Описание и технические характеристики
1Ex d IIB T6 Gb X
Назначение
Светильники головные взрывозащищенные СГВ-2 и СГВ-2.1 предназначены для индивидуального освещения рабочего места и затемненных участков пути при следовании к месту работы во взрывоопасных зонах, а также в помещениях со средой, загазованной парами амила и гептила массовой концентрации 0,05г/м3, категорий IIА, IIВ групп Т1,Т2, Т3, Т4,Т5 по классификации ГОСТ Р 51330.11.
Температура окружающей среды:
при заряде – от 15oС до 25oС
при разряде – от минус 18±2oС до 33±2oС
относительная влажность воздуха до 98±2% при температуре 35±2oС с конденсацией влаги и атмосферном давлении 600÷900мм рт.ст.
Область применения
в помещениях, в которых выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие взрывоопасные смеси с воздухом при нормальных режимах работы или в результате аварий и неисправностей (зоны класса В-1, В-1а, согласно главе 7.3 ПУЭ);
на судах морского и речного флота во взрывоопасных зонах помещений и наружных установок.
Конструкция

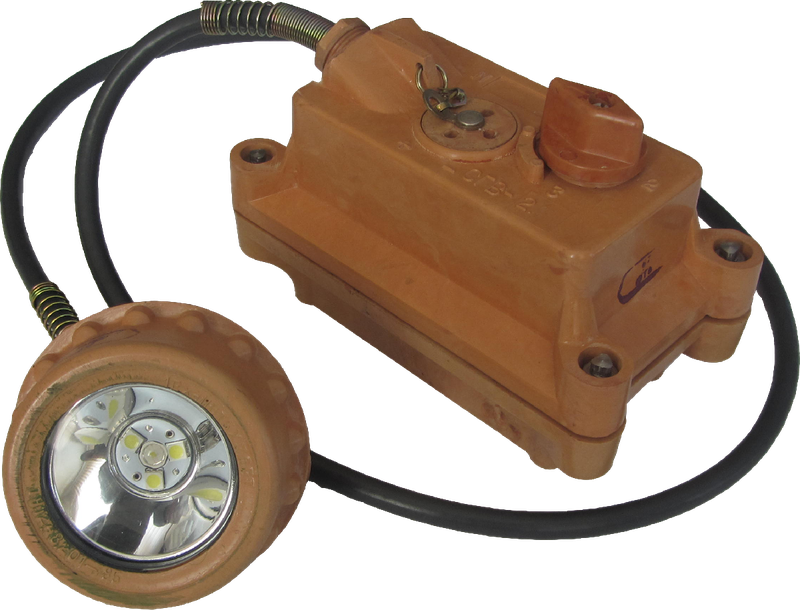

Светильник СГВ состоит из блока аккумуляторной батареи с крышкой и фары, соединенных между собой гибким шнуром. В корпусе блока аккумуляторной батареи размещены три герметичных аккумулятора, соединенных перемычками; под крышкой блока расположен плавкий предохранитель для защиты электрических цепей светильника от токов короткого замыкания.
На крышке блока аккумуляторной батареи имеется переключатель для включения лампы светильника и выбора режимов ее работы: рабочего (ток лампы 1А) или аварийного (ток лампы 0,5А) и зарядное гнездо, через которое аккумуляторная батарея подключается к зарядному устройству.
Светильник СГВ-2.1, в отличие от СГВ-2, дополнительно имеет режим малого освещения, для чего в фаре установлена вторая лампа, закрытая светофильтром, а переключатель режимов работы имеет положение для ее включения.
Взрывозащита светильника обеспечивается взрывонепроницаемостью сопряжения элементов фары и корпуса блока аккумуляторной батареи с крышкой, и механической прочностью корпусных деталей.
Специальный вид взрывозащиты «Х» обеспечивается следующим:
корпус аккумуляторной батареи в течении всего периода эксплуатации, для предупреждения возможности возникновения искровых разрядов, должен находиться в сумке из хлопчатобумажной ткани;
наружная поверхность корпуса фары перед эксплуатацией должна быть протерта чистой ветошью, смоченной антистатической жидкостью.
Преимущества
Для предотвращения от вскрытия светильника в процессе эксплуатации, крышка крепится к корпусу невыпадающими винтами со специальной головкой, для завинчивания и отвинчивания которых имеется специальный ключ, два винта крышки пломбируются. В фаре светильника также предусмотрен пломбируемый винт со специальной головкой. Корпусные детали блока аккумуляторной батареи, крышки и фары выполнены из ударопрочной пластмассы.
Сумка, идущая в комплекте, имеет отделения для блока аккумуляторной батарей, петли для закрепления на поясном ремне и ремень, на котором ее можно носить на плече.
